VHG-M光柵周期測試系統開啟VR/AR光學器件質效革命

當你的VR 眼鏡出現模糊時，問題可能藏在納米級光柵里
消費者抱怨AR 設備畫面不清晰？工業質檢員反復校準色度計？這些問題的根源往往指向光柵元件的微觀缺陷——
?納米級的周期誤差可導致意想不到的光線傳輸
?K 矢量畸變引發光線傳播串?dāng)_，造成成像模糊、色偏
?傳統接觸式測量劃傷鍍膜層、精度低、無法精確測試K 矢量
卓立光柵測試系統，重新定義納米級光柵器件的質量基線

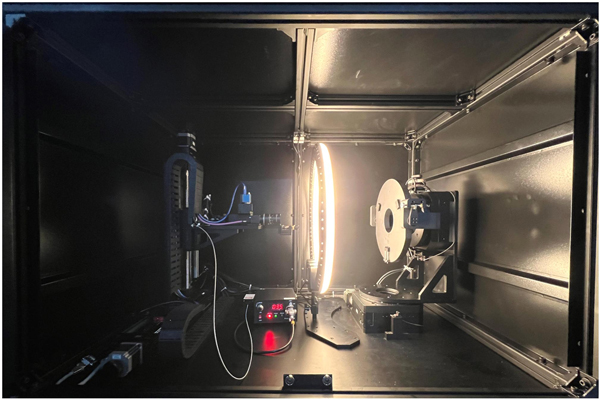

設備內部實拍

一、Littrow 結構+糾偏算法：破解衍射光柵的"基因密碼"

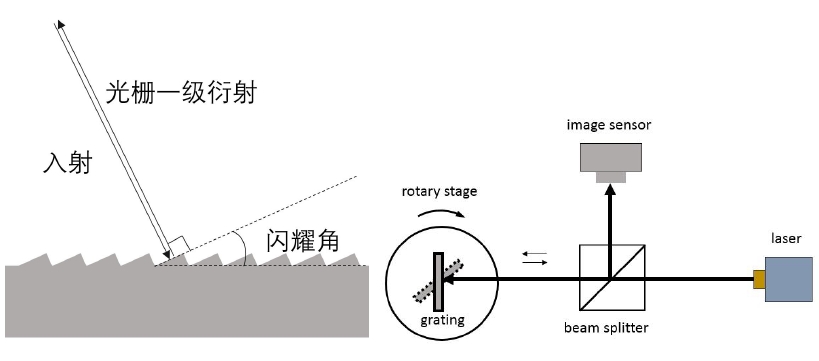

Littrow 結構示意圖
▌λ/10000--0.02nm 級光柵周期解析精度
基于Littrow 自準式入射結構，系統通過精密調整入射角與衍射光強反饋，實現0.02nm 級光柵周期測試靈敏度。相較傳統透射電子顯微鏡、原子力顯微鏡分析法，分辨率提升100倍。
▌0.005°--K 矢量高精度測試
獨家算法實時解算光柵面內K 矢量角度，K 矢量精度可達0.005°，全面監測光柵器件面內K矢量異常。某AR 光波導客戶借此將產品調試周期從48 小時縮短至6 小時。
▌支持多種光柵參數測試
光柵測試系統支持多類型光柵測試，包括：閃耀光柵、反射全息光柵、透射全息光柵和布拉格體全息光柵等。助力VR、AR 行業客戶。（實際使用請咨詢）
二、硬核技術矩陣：實驗室精度，工業級可靠性
? 卓立四軸軸微米級定位系統
位移軸光柵尺反饋，重復定位精度±3μm，閉環分辨率：1μm
旋轉軸光柵尺反饋，重復定位精度±0.003°，閉環分辨率：0.000152°
支持Φ254mm 超大光柵片全域mapping，40s 完成單點測量，較手動調節效率提升50 倍。

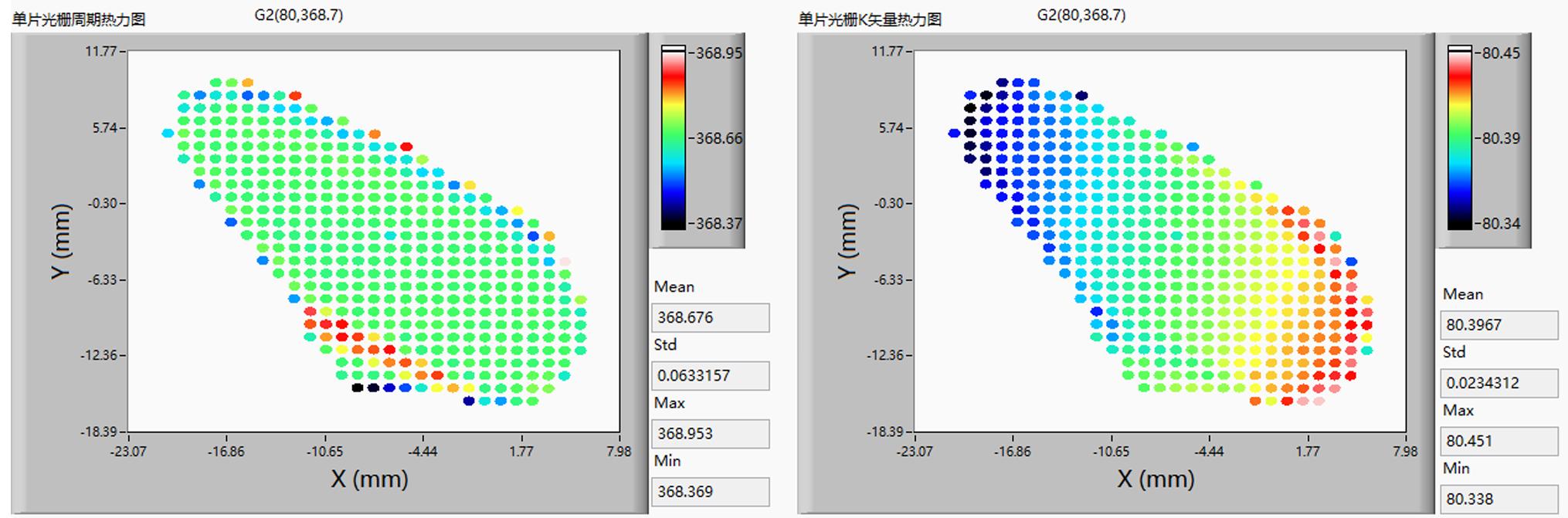

光柵mapping 結果
三、從實驗室到產線：全場景解決方案
? 科研模式
開放API 接口，支持自定義測量Recipe，支持自定義數據處理。
? 工業模式
真空吸附，自動上下料，無縫對接MES/QMS 系統，全自動檢測
四、系統關鍵參數一覽表


單點周期重復精度

≤0.02nm

單點周期絕對精度

≤ ±0.1nm

單點光柵面內矢量角絕對精度

≤±0.01°

單點光柵面內矢量角重復精度

≤±0.005°

單點測試時間

45s

可測光柵類型

反/透全息光柵、閃耀光柵、全息體光柵

可測光柵尺寸

小于 8 英寸（支持定制）
