說明：
QF 系列是采用的靜壓氣浮導軌作為保持機構，直線電機驅動的直線滑臺。該系列滑臺具有 高穩定度、高分辨率，精密位移，大負載的功能。采用氣浮導軌為保持機構，工作過程沒有摩擦， 無灰塵產生，沒有爬行現象。直線電機作為驅動機構，齒槽小，分辨率高，輕松實現亞微米級定 位需求。產品尺寸較多，可以根據需要靈活選擇， QF 系列產品適合用于半導體行業或其他對于 精密位移亞微米級調整有需求的客戶。臺面多種標準孔位的安裝孔適合不同需要，下方標準固定 孔方便將其與其他滑臺連接，組成多維移動臺。
特點：
· 采用氣浮靜壓導軌，運動無爬 行，直線度好，負載可控制， 穩定性好；
· 采用直線電機，微步能力好，驅 動力可控，速度穩定；
QF系列氣浮導軌滑臺命名規則：
QF 25-300 S-BNA
|
QF 系列代碼： QF:單軸空氣軸承類滑臺 QFD:XY組合空氣軸承類滑臺 QFH:龍門組合空氣軸承類滑臺 |
|
25 臺面寬度： 25:250mm 30:300mm |
|
300 有效行程： 100:100mm 200:200mm 300:300mm |
|
S 基座材質： A:鋁合金 S:大理石 C:碳化硅 |
|
B 分辨率： 1:0.1 μm S:50nm B:20nm |
|
N 電機類型： N:無鐵芯 M:有鐵芯 |
|
A 臺面材質： A:鋁合金 T:其它 |
以上命名規則除技術規格列表內標準產品，其余配置請聯系銷售進行定制。
QF系列氣浮導軌滑臺選項表
|
型號 |
QF25-100A-BNA |
QF25-200A-BNA |
QF25-300A-BNA |
QF25-400A-BNA |
|
臺面尺寸 |
245x200(運動方向) |
|||
|
厚度 |
120 |
|||
|
移動量 |
100 |
200 |
300 |
400 |
|
光柵尺分辨率 |
20 |
|||
|
驅動方式 |
無鐵芯直線電機 |
|||
|
導軌 |
一體式靜壓導軌 |
|||
|
雙向重復精度(μm) |
0.4 |
|||
|
無修正定位精度(μm) |
1.2 |
|||
|
直線度(μm) |
2 |
2.5 |
3 |
3 |
|
俯仰 |
4.5 |
|||
|
偏擺 |
2.1 |
|||
|
主體材料及表面處理 |
鋁合金，黑色硬質陽極氧化處理 |
|||
|
中心負載(Kg) |
10/μm |
|||
|
型號 |
QF25-400S-BNA |
QF25-500S-BNA |
QF25-600S-BNA |
QF25-800S-BNA |
|
臺面尺寸 |
290x200(運動方向) |
|||
|
厚度 |
189 |
|||
|
移動量 |
400 |
500 |
600 |
800 |
|
光柵尺分辨率 |
20 |
|||
|
驅動方式 |
無鐵芯直線電機 |
|||
|
導軌 |
氣浮腳式靜壓導軌 |
|||
|
雙向重復精度 |
0.3 |
|||
|
無修正定位精度(μm) |
1.2 |
|||
|
直線度(μm) |
2 |
3 |
5 |
5 |
|
俯仰 |
2 |
|||
|
偏擺 |
2 |
|||
|
主體材料及表面處理 |
大理石，鋁合金 |
|||
|
中心負載(Kg) |
15/um |
|||
說明 ：
1.以上測試數據在使用TMC-NET-2L 控制系統下，采用GB/T17421.2 雙軸線擬合下，采用等級為VC-C 環境下隔振系統所測試；
2.測試用氣體0.5MPa 壓縮空氣，做過濾和除水工藝；
3.測試環境介于萬級~十萬級潔凈空間內；
4.測試溫度20±1℃,濕度40~60%。
特點和選型指導
|
項目 |
xxxA |
xxxS |
xxxC |
|
材質 |
鋁合金 |
大理石 |
碳化硅陶瓷 |
|
導軌長度 |
200~800 |
400~3000 |
400~2000 |
|
外形尺寸 |
超小~中 |
中~超大 |
小、中、大 |
|
制作方式 |
機加工 |
磨削 |
燒制 |
|
重復精度(μm) |
0.3 |
0.3 |
0.25 |
|
直線度(μm) |
1~3 |
2~5 |
2~3 |
|
組合形式 |
X, XY(小) |
X、XY、龍門 |
X、XY、龍門 |
|
造價(元) |
1~10 |
5~100 |
50~1000 |

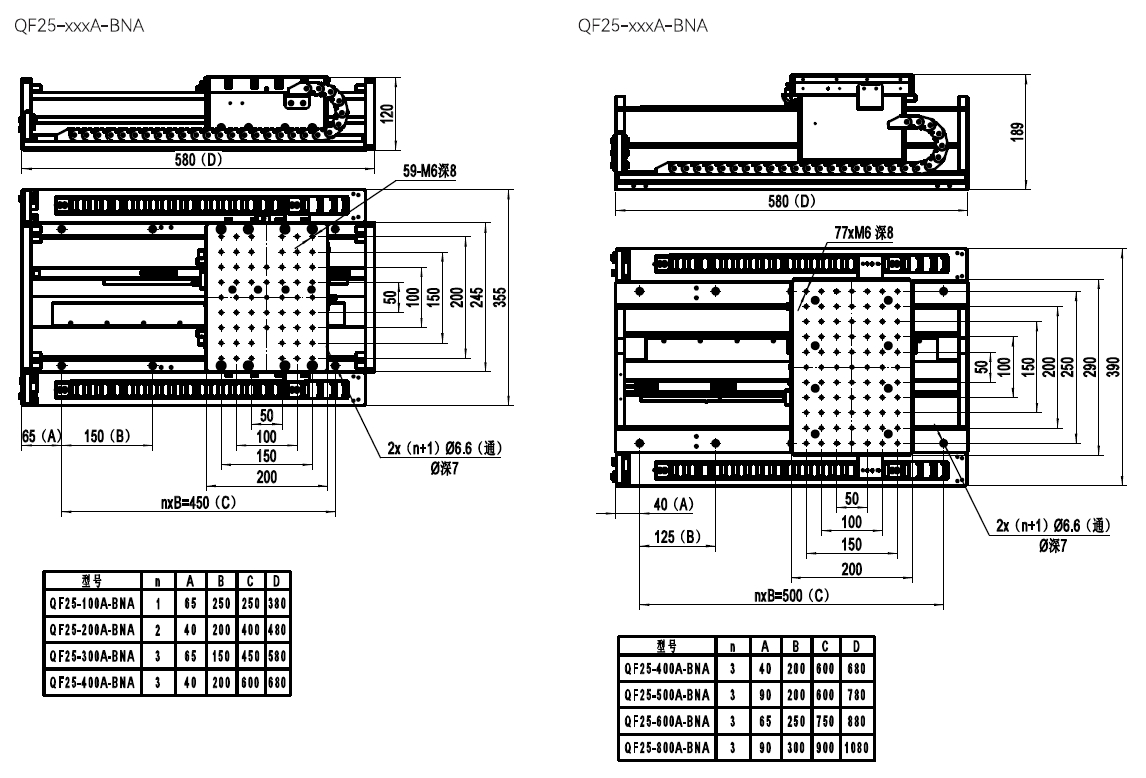

尺寸圖：
