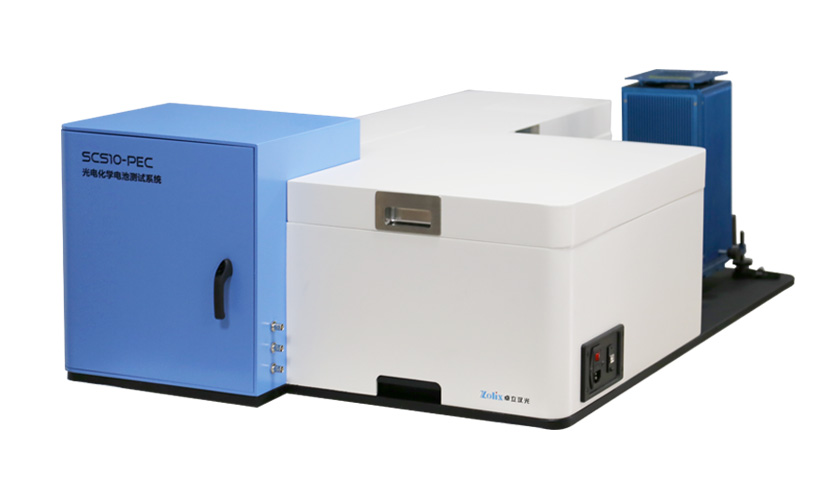

SCS10-PEC光電化學電池量子效率測試系統功能
■ 測試種類：光電化學類太陽能電池
■ 光譜范圍：300-1100nm
■ 白光光源：模擬太陽光光源ABA級
■ 光功率：>400uW/cm2
■ 可測量參數：電池的光譜響應度、量子效率、短路電流、I/V曲線、I/T曲線、V/T曲線測試、光功率測試、支持多種通用的電化學測量方法，如CV等
■ 可測樣品尺寸：50mmX50mm
■ 可測樣品模式：直流測試法、直流偏置光測試法
SCS10-PEC光電化學電池量子效率測試系統特點
■ 使用模擬太陽光光源
■ 光電化學太陽能電池專用配置方案
■ 雙光源任選，波長連續可調單色光源+全光譜太陽光模擬
■ 三電極測試方法
■ 一體式架構，操作更簡單方便
■ 一鍵式測量方法
晨華電化學工作站
■ 電位范圍：±10V
■ 所加電位范圍：±10mV, ±50mV, ±100mV, ±650mV,±3.276V, ±6.553V, ±10V
■ 電位分辨率：電位范圍的 0.0015%
■ 所加電位準確度：±1mV,±滿量程的 0.01%
■ 測量電流范圍：±10pA 至±0.25A，12 量程
■ 測量電流分辨：電流量程的 0.0015%，*低 0.3fA
■ 電流測量精度<0.1%

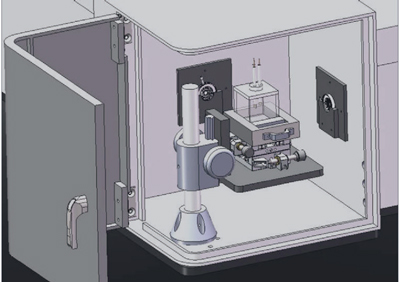

光電化學測試專用樣品室
■ 采用顯微鏡調焦機構，粗調細調相結合三維調整機構使電解池位置的調節更方便快速；
■ 方便的電解池固定方法，可滿足不同類型電解池的固定；
■ 獨特的雙光源入射光路設計，幾乎可以滿足所有的光電化學的測試；
■ 獨特外光路設計，測試光斑為平行和匯聚兩種模式可選，配合可調光闌實現對測試光斑大小的控制；
■ 可以配合兩電極、三電極等不同測試體系下電極的連接；
■ 信號屏蔽功能，可以配合工作站的屏蔽線使用有效降低系統的噪聲；
電化學工作站
電化學工作站是一種以電化學方法對化學體系進行研究的儀器，將恒電位儀、恒電流儀和電化學交流阻抗分析儀有機的結合，既可以做三種基本的常規實驗，也可以做基于這三種基本功能的程式化實驗。在實驗中，既能檢測電池電壓、電流、容量等基本參數，又能檢測體現電池反應機理的交流阻抗參數，從而完成對多種狀態下電池參數的跟蹤和分析。
功能：
■ 循環伏安法（CV）
■ 線性掃描伏安法（LSV）
■ 計時電流法（CA）
■ 計時電量法（CC）
■ 控制電位電解庫侖法（BE）
■ 開路電壓-時間曲線（OCPT）
■ 預設反應機理CV模擬器
測量參數：
■ 2，3，4電極結構
■ 浮動地線或實地
■ *大電位范圍：±10V
■ *大電流：±250mA連續,±350mA峰值
■ 槽壓：±13V
■ 恒電位儀上升時間：小于 1s,通常0.8s
■ 恒電位儀帶寬（-3 分貝）：1MHz
■ 所加電位范圍：±10mV,±50mV,±100mV,±650mV,±3.276V,±6.553V,±10V
■ 所加電位分辨：電位范圍的0.0015%
■ 所加電位準確度：±1mV,±滿量程的 0.01%
■ 所加電位噪聲：<10V均方根植
■ 測量電流范圍：±10pA至±0.25A，12量程
■ 測量電流分辨：電流量程的0.0015%，*低0.3fA
■ 電流測量準確度：電流靈敏度大于等于 1e-6A/V時為0.2%，其他量程1%
■ 輸入偏置電流：＜20pA

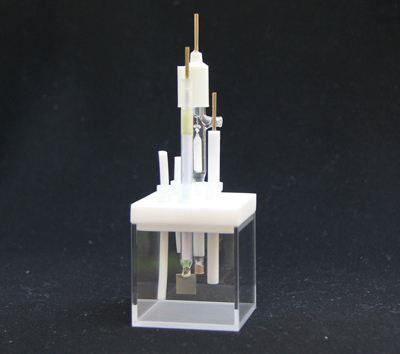

針對電化學測試的特點，對電解池進行了專門設計，從而使這些電解池具有以下特點：
■ 工作電極片可快速裝拆；
■ 對電極和參比電極可任意選擇；
■ 通光窗口大小和電解池容積可選；
■ 電極固定緊固；

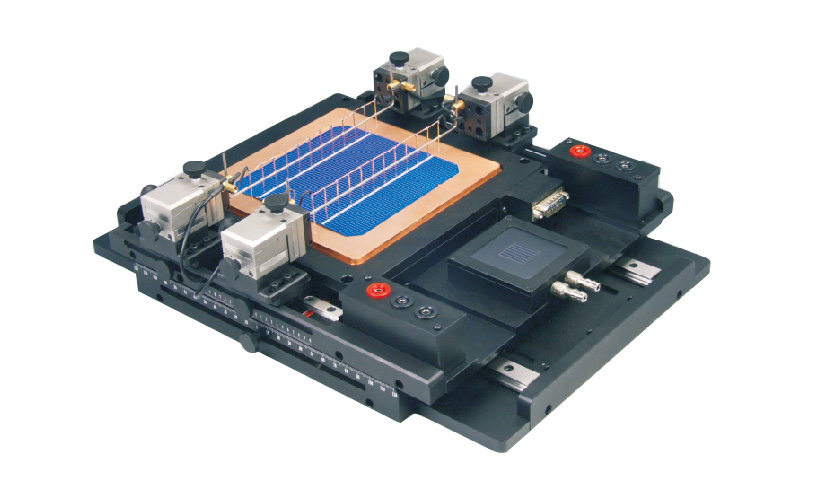

探針樣品臺
針對太陽能電池的量子效率測試、伏安特性測試，卓立漢光為了方便廣大客戶使用，設計了多種探針樣品臺，以供用戶選擇。
|

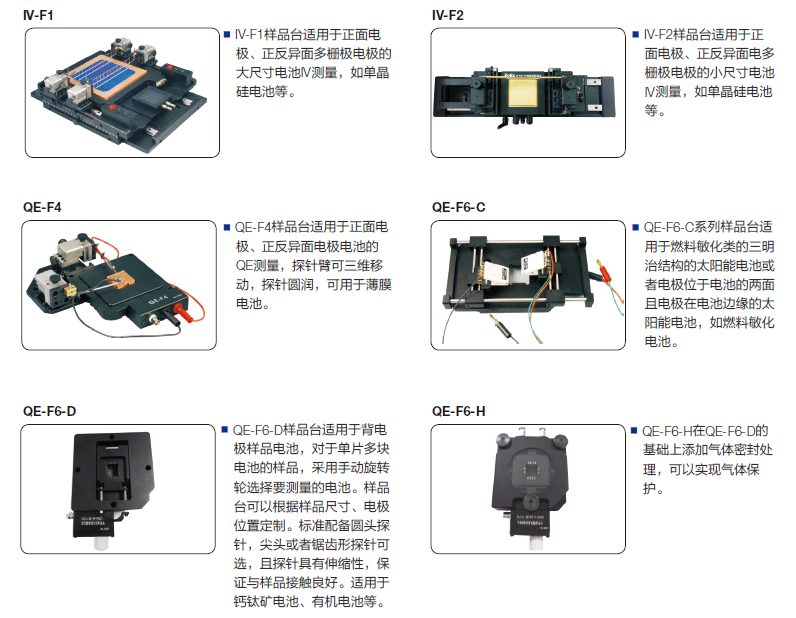

型號
|
功能以及說明
|
主要應用
|
*大適用樣品尺寸
|
其他說明
|
|
IV-F1
|
真空吸附，水循環制冷，標準電池比對
|
IV測試
|
100mm*100mm
|
|
|
IV-F2
|
真空吸附，水循環制冷，標準電池比對
|
IV測試
|
50mm*50mm
|
|
|
QE-F4
|
兩組三維可調探針，底座為無氧銅電極
|
QE測試
|
30mm*30mm
|
適用于正面電極和反面電極兩種測量方式
|
|
QE-F6-C
|
3M測試夾，位置二維可調，
|
IV/QE測試
|
100mm*100mm
|
適用于燃料敏化類的三明治結構電池
|
|
QE-F6-D
|
背電極樣品臺，探針位置固定，選通開關選擇不同測量電池
|
IV/QE測試
|
35mm*35mm
|
適用于背面電極樣品電池，需要根據樣品大小和樣品位置定制
|
|
QE-F6-H
|
背電極氣體密封樣品臺，探針位置固定，選通開關選擇不同測量電池
|
IV/QE測試
|
35mm*35mm
|
適用于背面電極樣品電池，根據樣品大小和樣品位置定制，可以實現氣體循環
|
