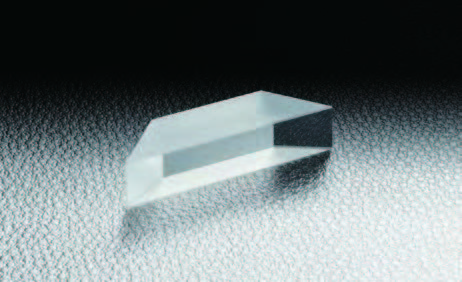

日本SIGMA KOKI道威棱鏡
通過道威棱鏡觀察圖像時，圖像呈現上下顛倒。而且旋轉道威棱鏡時，圖像的旋轉量為2倍。用于需要旋轉調節圖像等的用途。
·經過精密加工，幾乎沒有光軸的偏離。
·為了使像的口徑（A×B）完整，不產生缺損地精密設計·加工長度（D）。
·另外備有可用于激光實驗等的面型精度λ/4型。

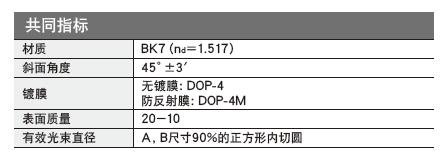

日本SIGMA KOKI道威棱鏡共同指標

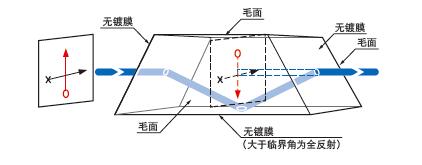

日本SIGMA KOKI道威棱鏡功能說明圖
注意
?旋轉道威棱鏡得到正立圖像時，正立圖像的左右呈鏡面對稱。
?使用道威棱鏡的高倍觀察系統中，可能會存在色差。
?由于實際測量D尺寸時內含倒角，會比目錄產品尺寸短一些。尺寸公差依據底面和2個斜面組成的梯形的底邊長定義。
?棱鏡的底面（無鍍膜面）弄臟時，觀察圖像上有時會映有污漬。請不要使棱鏡的底面接觸到任何物品。

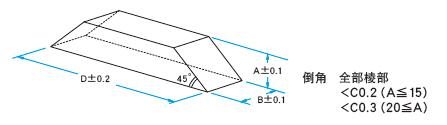

外形圖

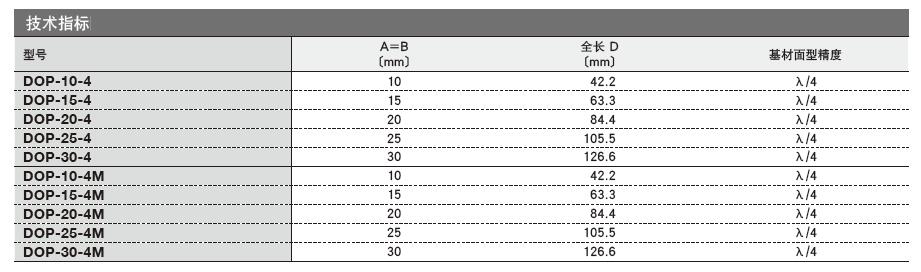

日本SIGMA KOKI道威棱鏡技術指標

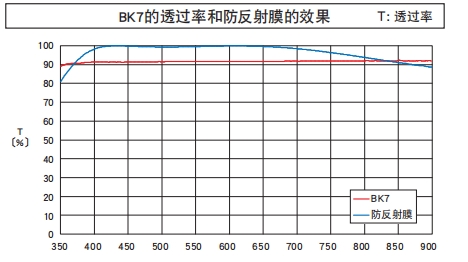

透過率波長特性（參考數據）

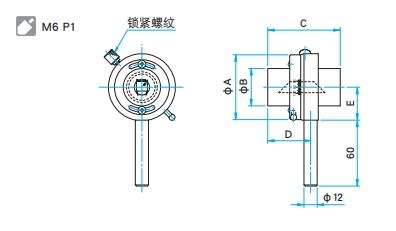

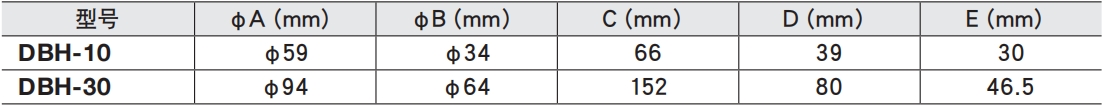

道威棱鏡支架｜DBH
可以旋轉道威棱鏡的固定支架。元件的光軸和支架的旋轉中心被調整在一起。
型號：

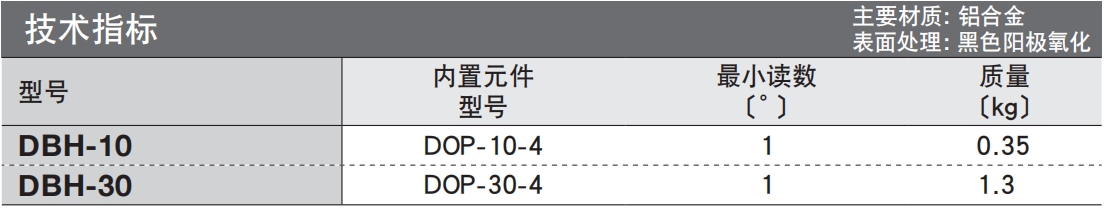

技術指標：
